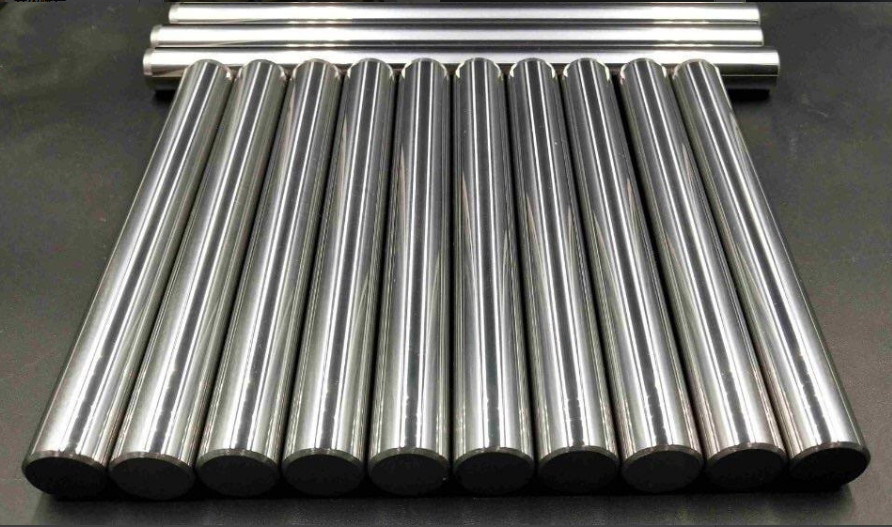

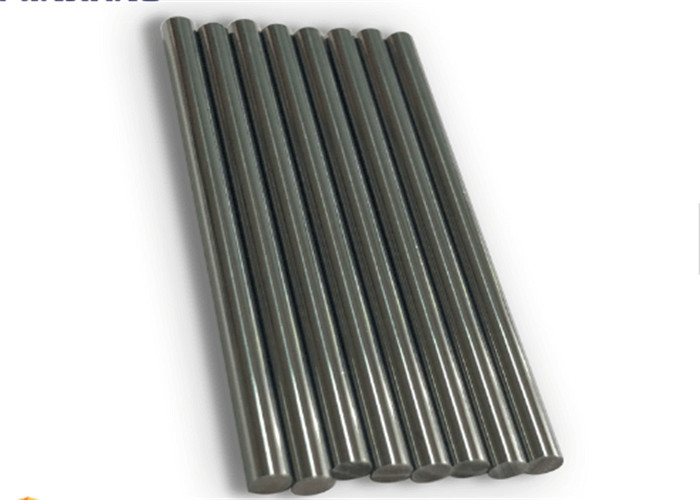

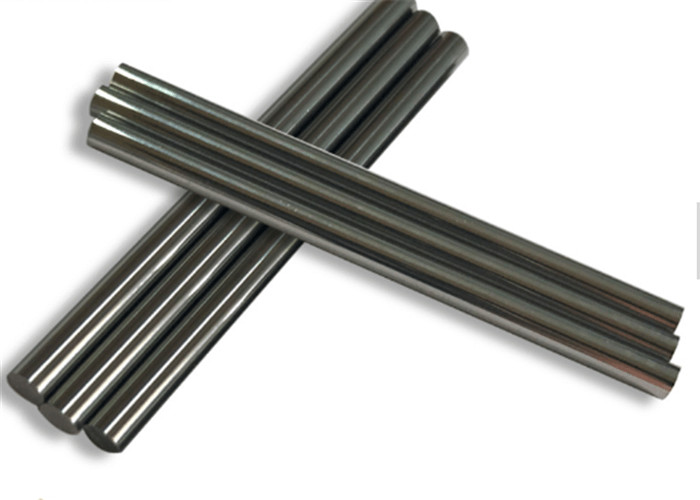

High Performance H6 Polishing Tungsten Carbide Rod Blanks With Coolant Hole
Solid Carbide Rods
Zhuzhou Grewin Carbide is engaged in manufacture and export wide range of tungsten carbide tools, wear parts and components in different industries. we can provide carbide rod with HIP sintering, with H6 grinding and 330mm with single hole or double holes. our good prices, quality and services are waiting for you.
Advantages on tungsten carbide rod:
1. HIP sintering to ensure good performance.
2. various grades and types available according to different working environment request.
3. very good price, discount for large quantity.
4. fast delivery time.
5. high precision ground, such as h6
Grade
Grade | ISO range | Cobalt % | Density g/cm3 |
Hardness HRA |
TRS N/mm2 |
YG8 | K30 | 8 | 14.80 | 89.5 | 2200 |
YG6 | K20 | 6 | 14.95 | 90.5 | 1900 |
YG6X | K10 | 6 | 14.95 | 91.5 | 1800 |
YL10.2 | K30 | 10 | 14.50 | 91.8 | 2400 |
YG13X | K30-K40 | 13 | 14.30 | 89.5 | 2600 |
YG15 | K40 | 15 | 14.00 | 87.5 | 280 |
5. Size
Solid Rods (Metric) 330mm
Unground | h6 |
L |
Tol. |
Unground | h6 |
L |
Tol. |
||
D | Tol. | D | Tol. | ||||||
Ø2.2 | +0.3/+0 | 2.0 | 330 | +5/+0 | Ø17.2 | +0.3/+0 | 17 | 330 | +5/+0 |
Ø3.2 | +0.3/+0 | 3.0 | 330 | +5/+0 | Ø18.2 | +0.3/+0 | 18 | 330 | +5/+0 |
Ø4.2 | +0.3/+0 | 4.0 | 330 | +5/+0 | Ø19.2 | +0.3/+0 | 19 | 330 | +5/+0 |
Ø5.2 | +0.3/+0 | 5.0 | 330 | +5/+0 | Ø20.2 | +0.3/+0 | 20 | 330 | +5/+0 |
Ø6.2 | +0.3/+0 | 6.0 | 330 | +5/+0 | Ø21.2 | +0.3/+0 | 21 | 330 | +5/+0 |
Ø7.2 | +0.3/+0 | 7.0 | 330 | +5/+0 | Ø22.2 | +0.3/+0 | 22 | 330 | +5/+0 |
Ø8.2 | +0.3/+0 | 8.0 | 330 | +5/+0 | Ø23.2 | +0.3/+0 | 23 | 330 | +5/+0 |
Ø9.2 | +0.3/+0 | 9.0 | 330 | +5/+0 | Ø24.2 | +0.3/+0 | 24 | 330 | +5/+0 |
Ø10.2 | +0.3/+0 | 10.0 | 330 | +5/+0 | Ø25.2 | +0.3/+0 | 25 | 330 | +5/+0 |
Ø11.2 | +0.3/+0 | 11.0 | 330 | +5/+0 | Ø26.2 | +0.3/+0 | 26 | 330 | +5/+0 |
Ø12.2 | +0.3/+0 | 12.0 | 330 | +5/+0 | Ø27.2 | +0.3/+0 | 27 | 330 | +5/+0 |
Ø13.2 | +0.3/+0 | 13.0 | 330 | +5/+0 | Ø28.2 | +0.3/+0 | 28 | 330 | +5/+0 |
Ø14.2 | +0.3/+0 | 14.0 | 330 | +5/+0 | Ø29.2 | +0.3/+0 | 29 | 330 | +5/+0 |
Ø15.2 | +0.3/+0 | 15.0 | 330 | +5/+0 | Ø30.2 | +0.3/+0 | 30 | 330 | +5/+0 |
Ø16.2 | +0.3/+0 | 16.0 | 330 | +5/+0 |
Two straight coolant ducts rods, Reduced TK
Unground | Ground h6 |
TK |
Tol. |
D |
Tol. |
L |
a |
|
D |
Tol. |
|||||||
6.3 | +0.3/0 |
6.0 | 1.5 | 0/-0.20 | 0.80 | ±0.15 |
330 |
0.15 |
7.3 | 7.0 | 1.5 | 0.80 | 0.15 | ||||
8.3 | 8.0 | 2.6 | 0/-0.30 |
1.00 | 0.15 | |||
9.3 | 9.0 | 2.6 | 1.00 | 0.20 | ||||
10.3 | 10.0 | 2.6 | 1.00 | 0.20 | ||||
11.3 | +0.4/0 |
11.0 | 3.5 | 1.20 | 0.28 | |||
12.3 | 12.0 | 3.5 | 1.20 | 0.30 | ||||
13.3 | 13.0 | 3.5 | 1.20 | 0.34 | ||||
14.3 | 14.0 | 5.0 | 1.50 | 0.37 | ||||
15.3 | 15.0 | 5.0 | 1.50 | 0.40 | ||||
16.3 | 16.0 | 5.0 | 1.50 | ±0.20 |
0.40 | |||
17.3 | +0.5/0 |
17.0 | 6.2 | 2.00 | 0.47 | |||
18.3 | 18.0 | 6.2 | 2.00 | 0.50 | ||||
19.3 | 19.0 | 6.2 | 2.00 | 0.50 | ||||
20.3 | 20.0 | 6.2 | 0/-0.40 | 2.00 | ±0.30 | 0.50 |
30° Two Helical Coolant Ducts(Type HE-30°)
Unground | Ground h6 |
L Tol. +5.0 |
TK |
Tol. |
D |
Tol. |
Pitch |
|
D | Tol. | |||||||
6.3 | +0.4/+1.0 |
6.0 | 330 | 2.7 | ±0.2 |
0.80 | ±0.15 |
32.65 |
7.3 | 7.0 | 330 | 3.5 | 1.00 | 38.09 | |||
8.3 | 8.0 | 330 | 3.4 | 1.00 | 43.53 | |||
9.3 | 9.0 | 330 | 4.5 | ±0.3 | 1.40 | 48.97 | ||
10.3 | 10.0 | 330 | 4.8 | 1.30 | 54.41 | |||
11.3 | +0.4/+1.2 |
11.0 | 330 | 4.9 | ±0.4 |
1.40 | 59.86 | |
12.3 | 12.0 | 330 | 6.3 | 1.70 | 65.30 | |||
13.3 | 13.0 | 330 | 6.1 | 1.75 | ±0.20 |
70.74 | ||
14.3 | 14.0 | 330 | 6.7 | 1.80 | 76.18 | |||
15.3 | 15.0 | 330 | 7.3 | 1.75 | 81.82 | |||
16.3 | +0.4/+1.4 |
16.0 | 330 | 8.0 | 2.00 | 87.06 | ||
17.3 | 17.0 | 330 | 8.5 | 1.75 | ±0.25 |
92.50 | ||
18.3 | 18.0 | 330 | 9.0 | 2.30 | 97.95 | |||
19.3 | 19.0 | 330 | 9.7 | 2.00 | 103.39 | |||
20.3 | 20.0 | 330 | 10.0 | ±0.5 | 2.50 | 108.83 |
